摘要：以杉松木屑為原料，采用連續炭、活化和逆流萃取回收活化劑的方法生產木質顆粒活性炭。試驗結果表明：產品質量穩定，工藝流程合理，經載持15%的檸檬酸處理，對吸除含有微量堿性物質和酸性物質的惡臭效果良好，適用于冰箱和冰柜等容器的吸附除臭。
活性炭工業發展至今已有一百多年的歷史，產品的產量和品種逐年增加。據有關文獻報道，1996年全世界活性炭的總產量已達80多萬噸，品種達300多個。活性炭生產從制造方法可分為物理法和化學法兩大類，國外以物理法生產為主，化學法生產由于污染等問題產量呈逐年下降趨勢。我國化學法生產活性炭40多年來，主要以生產糖用粉狀炭為主，化學法生產木質顆粒活性炭尚未見工廠化生產的報道。化學法生產具有工藝設備簡單，產品質量好，得率高、活化溫度低，可通過調整鋅屑化，調節活性炭的孔徑分布與比孔容積等優點，特別是生產具有某些獨特性質的活性炭是物理法無法代替的，所以化學法生產活性炭只要改進生產工藝、降低環境污染仍具有一定的優勢。
本試驗的主要內容是以杉松木屑為原料，氯化鋅為主活化劑，添加少量的化學藥品A和B為輔助活化劑，采用FS-Ⅱ型炭、活化爐，探索化學法生產具有高吸附率木質顆粒活性炭的新技術、新工藝。產品用于氣相原料氣體和工藝氣體的凈化處理，有機溶劑的捕集回收，化工反應過程的催化劑載體，燃燒廢氣的治理和污水處理，以及經過載持一定量的添加劑提高其對各種惡臭氣味的吸附能力。
1 試驗材料與主要設備
選用杉松混合木屑經氣干（含水率為12%~16%），粉碎、篩選，取40~60目的木屑收集貯存備用。
主活化劑為工業用氧化鋅（純度為96%~98%），鋅屑比為1.2：1~1.6：1，氯化鋅液為57°~58°Be`，輔助活化劑為化學藥品A和B，分別占氯化鋅的14%和8%。活化劑液與木屑混合均勻浸漬后備用。
控和、成型設備采用HJ一90型顆粒活性炭擠壓機。經浸漬均勻的木屑物料加入擠壓機控和加熱塑化、擠壓成型。
炭、活化爐為FS-Ⅱ型炭、活化設備。爐體為全長1200cm的隧道式，爐內隧道孔斷面尺寸為：烘干段70cm×28cm，炭、活化段70cm×22cm，烘干段熱源以煤為主，炭、活化段采用電加熱為主。
2 工藝技術與產品質量
2.1 工藝流程

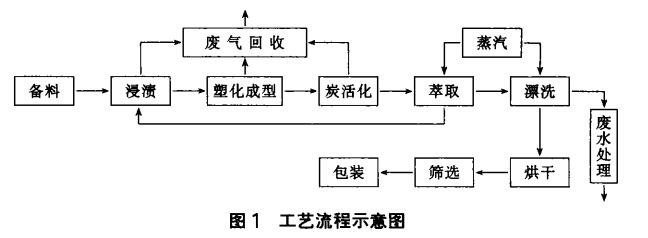

化學法生產木質顆粒活性炭的主要生產過程有：備料、浸漬、塑化成型、炭、活化、萃取、漂洗、烘干、篩選、包裝等工序。詳見圖1。
2.2 工藝特點
(1)炭化、活化工段排出的廢氣，經噴淋冷凝系統循環回收，冷凝液達一定濃度后回收利用。廢氣經塔內填料液膜接觸和噴淋冷凝回收氯化鋅后排放，經環保部門監測大大低于國家排放標準。
(2)活化料進行逆流萃取活化劑達到規定濃度后回收用于浸漬原料。在逆流萃取循環內無廢水排放，減少了活化劑的損失，同時也消除廢水的污染。
(3)回收活化劑后的活性炭產品，在酸煮、漂洗過程中排出的洗滌水采用石灰乳中和沉淀后排放。
2.3 工藝配方
化學法生產木質顆粒活性炭的關鍵取決于活化劑與木屑的配比，不同的配比可生產不同孔徑分布與比孔容積的產品。隨著鋅屑化的增加，產品的苯吸附率將增加，而強度下降。由于高鋅屑比使物理粘稠度增加，吸濕性強，擠壓成型困難，產品的強度不合格。經反復試驗本工藝的鋅屑比為1.2：1~1.6:1，氯化鋅溶液為57~58°Be'，輔助活化劑分別占氯化鋅含量的14%和8%，浸漬8~10h為宜。
2.4 工藝溫度

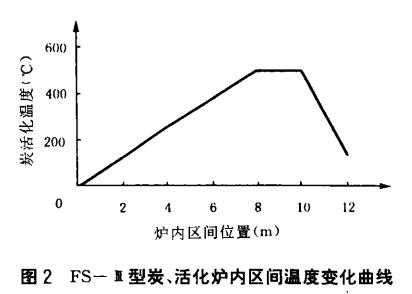

在生產過程中炭、活化溫度的高低直接影響產品的質量和鋅耗。炭化段溫度為300~400℃，炭化時間控制在1.5h，活化段溫度為460~500℃，活化時間控制要0.5h。爐內溫度變化情況詳見圖2。
2.5 產品質量

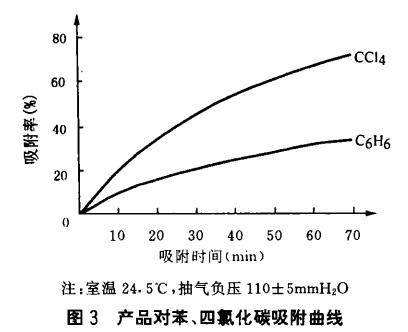

經生產性試驗，產品質量隨機抽樣檢測，主要技術指標苯吸附率平均達40.8%，碘值平均達908.44mg/g，耐磨強度大于90%。產品質量比較穩定，工藝技術合理。苯、四氯化碳吸附曲線見圖3。
2.6 廢水、廢氣處理
廢水、廢氣經回收裝置處理后效果比較顯著，經環保部門的監測各項排放量均達到或低于國家的排放標準。詳見表1。
表1 廢水、廢氣排放量測定結果表
| 排放物 | 處理前（mg/m3、mg/L） | 處理后mg/m3、mg/L） | 排放量（kg/h） | 國家排放標準（kg/h） | |
| 廢氣 | 氯化氫 | 869.9 | 77.4 | 0.028 | 1.4 |
| 氯氣 | 77.8 | 9.6 | 0.0034 | 2.8 | |
| 廢水 | 鋅（Zn） | 22.72 | 3.2 | 2.08 | 3.2 |
| pH值 | 5.0 | 7.0 | 7 | ||
3 改性試驗
化學法高吸附率顆粒活性炭對苯、甲苯等烴類臭味的吸附是十分有效的，而對于吸附氨和胺類等堿性物質的惡臭氣體效果不明顯。為進一步擴大產品的應用范圍，在木質顆粒炭上載持一定量的添加劑，改進吸附性能，使之對含有微量堿性物質和酸物質的惡臭吸附，可用于家用冰箱、冰柜等容器的吸附除臭。
3.1 添加劑的選擇
以化學法木質顆粒炭為載體，添加劑選用乳酸、琥珀酸、蘋果酸、檸檬酸和檸檬酸鉀等進行對比試驗，定期進行官能檢查，試驗結果表明，載持檸檬酸添加劑效果較佳。詳見表2。
表2 化學法木質顆粒炭載持不同添加劑除臭效果
| 添加劑 | 時間（d） | |||
| 2 | 4 | 8 | 12 | |
| 無添加劑 | 有臭味 | 強臭味 | ||
| 乳酸 | 無臭味 | 稍有臭味 | 強臭味 | |
| 琥珀酸 | 無臭味 | 稍有臭味 | 強臭味 | |
| 蘋果酸 | 無臭味 | 無臭味 | 稍有臭味 | 有臭味 |
| 檸檬酸 | 無臭味 | 無臭味 | 無臭味 | 稍有臭味 |
| 檸檬酸鉀 | 無臭味 | 無臭味 | 微弱臭味 | 微弱臭味 |
3.2 載持量
添加劑載持量的大小直接影響產品的吸附性能。添加量過多，會堵塞活性炭的孔隙，阻礙活性炭本身對惡臭分子的凝聚和濃縮作用，從而降低除臭效果，添加量少效果不明顯。經反復試驗證明，化學法木質顆粒活性炭載質量為15%的檸檬酸效果好，可用于冰箱、冰柜的吸附除臭，產品試銷后用戶反映良好。
4 結語
(1)化學法木質顆粒活性炭生產新技術工藝合理先進，其特點是鋅耗低（≤0.3TZnCl2/T），產品質量穩定，主要質量指標均達到同類產品水平，有顯著的經濟效益和社會效益。
(2)本工藝采用低溫活化，遠紅外輻射加熱，無載熱體帶走的氯化鋅蒸汽，使廢氣排放量大為減少，經環保監測“三廢”排放量指標均低于國家排放標準，改善工人操作環境。
(3)炭、活化設備結構簡單，投資省，操作簡便，連續化生產，勞動強度低，可在國內中小型企業推廣應用。
(4)產品經載持15%的檸檬酸添加劑，改善了產品性能，提高對氨和胺類堿性臭氣體的吸附能力，產品經試銷后用戶反映良好。
