中華人民共和國國家標準《煤質活性炭試驗方法—強度的測定》，標準號：GB/T 7702.3-2008，代替GB/T 7002.3-1997。（現行）
前言
GB/T 7702《煤質顆�；钚蕴吭囼灧椒ā贩譃椋�
——第1部分：水分的測定；
——第2部分：粒度的測定；
——第3部分：強度的測定；
——第4部分：裝填密度的測定；
——第5部分：水容量的測定；
——第6部分：亞甲藍吸附值的測定；
——第7部分：碘吸附值的測定；
——第8部分：苯酚吸附值的測定；
——第9部分：著火點的測定；
——第10部分：苯蒸氣 氯乙烷蒸氣防護時間的測定；
——第13部分：四氯化碳吸附率的測定；
——第14部分：硫容量的測定；
——第15部分：灰分的測定；
——第16部分：pH值的測定；
——第17部分：漂浮率的測定；
——第18部分：焦糖脫色率的測定；
——第19部分：四氯化碳脫附率的測定；
——第20部分：孔容積和比表面積的測定。
本部分為GB/T 7702的第3部分。
本部分修改采用ASTM D 3802：1979《活性炭球盤硬度的試驗方法:（2005年重新確認），與ASTM D 3802：1979相比，主要技術性差異如下：
a)試料體積調整為50mL；
b)磨損試樣的方法改為球磨法；
c)增加強度測定儀的技術要求。
本部分代替GB/T 7702.3—1997《煤質顆�；钚蕴吭囼灧椒ā獜姸鹊臏y定》。
本部分與GB/T 7702.3—1997相比，主要變化如下：
a)標準結構按 GB/T 1.1-2000《標準化工作導則第1部分：標準的結構和編寫規則》及GB/T 20001.4-2001《標準化工作導則第4部分：化學分析方法》進行調整；
b)本次修訂將美國試驗與材料協會標準ASTM D 3802：1979《活性炭球盤硬度的試驗方法》（2005年重新確認）結合我國實際情況進行修訂；
c)試料體積調整為50mL；
d)磨損試樣的方法改為球磨法；
e)增加強度測定儀的技術要求。
本部分由中國兵器工業集團公司提出并歸口。
本部分起草單位：山西新華化工有限責任公司。
本部分主要起草人：張旭、李維冰、元以棟、趙洪海、趙繼軍、遲廣秀、李若梅。
本部分所代替標準的歷次版本發布情況為：
——GB/T 7702.3-1987，GB/T 7702.3-1997。
1 范圍
本部分規定了煤質顆�；钚蕴繌姸鹊臏y定原理、測定步驟及結果計算等內容。
本部分適用于煤質顆粒活性炭（以下簡稱活性炭）強度的測定。
2 原理
在規定的條件下，試料置于裝有鋼球的滾筒中，通過滾筒機械轉動，試料被磨損。測定被破壞試料粒度的變化情況，用保留在試驗篩上的試料質量占原試料的質量分數作為試料強度。
3 儀器和設備
3.1 強度測定儀（見圖1），強度測定儀滾筒轉速為50r/min±2r/min。

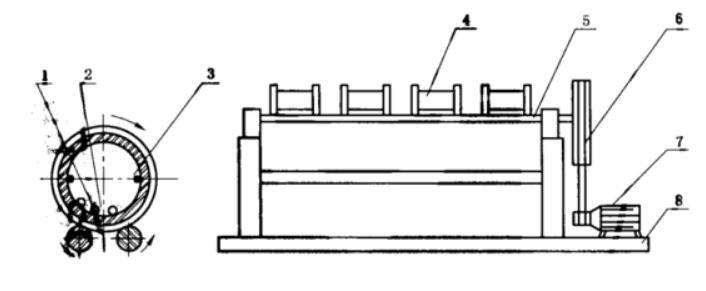

1—鋼球；
2—試樣；
3—滾筒縱筋；
4—滾筒；
5—滾軸；
6—傳動輪；
7—電機；
8—底座。
圖1強度測定儀結構示意圖
3.2 滾筒，內壁應對稱分布兩條縱筋并裝有五個實心鋼球，滾筒及鋼球應符合下列要求：
a) 滾筒內徑為80mm±0.2mm；
b) 滾筒壁厚為3mm±0.3mm；
c) 滾筒端蓋外徑為120mm±0.5mm；
d) 滾筒內表面粗糙度為Ra1.6~Ra6.3；
e) 滾筒深度為126mm±0.5mm；
f) 滾筒內壁筋長為120mm±0.2mm；
g) 滾筒內壁筋寬為4mm±0.lmm；
h) 滾筒內壁筋高為10mm±0.1mm；
i) 鋼球直徑為14.3mm±0.2mm。
3.3 振篩機，轉速280r/min~320r/min；敲擊140拍/min~160拍/min。
3.4 試驗篩，φ200×50-X/X方孔。
3.5 天平，感量0.1g。
3.6 計時器，分度值5s。
3.7 電熱恒溫干燥箱，0℃~300℃。
3.8 干燥器，內裝無水氯化鈣或變色硅膠。
3.9 量筒，50mL。
3.10 刷子，普通鬃刷。
4 試樣的制備
4.1 用四分法取約200ml試樣，置于150℃±5℃的電熱恒溫干燥箱中，干燥2h（水分符合產品要求的試樣不需干燥），取出放入干燥器中冷卻備用。
4.2 選用適宜的試驗篩（標稱值不小于2.0mm的柱狀活性炭選用1.0mm的試驗篩，小于2.0mm的柱狀及不規則活性炭選用該產品較小粒度篩層孔徑1/2的試驗篩）在振篩機上，振篩1min，除去粉塵。
5 測定步驟
5.1 用量筒取50mL經過篩選的試料，在天平上進行稱量，精確至0.1g。
5.2 將稱好的試料置于放有五個鋼球的滾筒內，旋緊滾筒蓋，放在強度測定儀的兩根轉軸上。
5.3 啟動強度測定儀，同時啟動計時器，運轉5min。
5.4 取下滾筒，取出鋼球（不得將試料帶出），將試料移至已選好的試驗篩上。
5.5 開啟振篩機，同時啟動計時器，振篩5min。
5.6 振篩結束后，收集篩層上及嵌在篩孔上的試料，進行稱量，精確至0.1g。
6 結果計算
強度以質量分數w計，數值以%表示，按式(1)計算：
ω=m1/m
式中：
m1—篩層上及嵌在篩孔上試料質量的數值，單位為克（g）；
m—試料質量的數值，單位為克（g）。
7 準確度
7.1 每個樣品做兩份試料的平行測定，結果以算術平均值表示，計算結果準確至整數位。
7.2 兩次測定結果的差值不大于2%。
8 試驗報告
試驗報告應包括以下幾個方面的內容：
a) 試樣編號；
b) 使用的標準；
c) 使用的方法；
d) 試驗項目；
e) 試驗結果；
f) 試驗人員；
g) 試驗日期。
